O perfil construtivo e litológico de poço é o desenho técnico que reúne, metro a metro, o perfil litológico (as camadas de solo e rocha atravessadas) e o perfil construtivo (diâmetros, revestimento, filtros, pré-filtro e cimentação). Ele acompanha o poço a vida toda.
Este guia é para o dono de empresa de perfuração: o que o perfil precisa ter, o que tratam as normas NBR 12212 e NBR 12244 e como fazer, do caderno de campo ao desenho. O geólogo responsável técnico entra como parceiro.
O que é o perfil construtivo e litológico de poço tubular
É um único desenho, em escala de profundidade, com duas leituras lado a lado. De um lado, a litologia: o que existe no subsolo. Do outro, a construção: o que a sua equipe colocou dentro do furo.
Com o perfil na mão, qualquer pessoa responde, sem ir ao local: até onde o poço vai, em que diâmetro, onde está o revestimento, onde ficam os filtros e de que camada vem a água.
Perfil litológico (geológico)
Registra os materiais encontrados na perfuração, por profundidade: solo, argila, areia, cascalho, rocha alterada, rocha sã. Cada trecho recebe uma descrição (cor, granulometria, tipo de rocha) e, quando houver, a indicação de fraturas e de entradas de água.
É o retrato do terreno. Quem o escreve é o sondador, com apoio do geólogo, olhando a amostra que sobe com o ar ou a água da perfuração (a calha).
Perfil construtivo
Registra o que foi instalado: diâmetro da perfuração em cada trecho, revestimento (material, diâmetro e profundidades), filtros, pré-filtro, cimentação, selo sanitário, tubo de boca e laje de proteção.
É o retrato da obra. Mostra se o poço foi construído como o projeto previa e serve de base para qualquer manutenção futura.
Por que juntar os dois
Os filtros só fazem sentido se você enxerga, no mesmo desenho, a camada de onde a água vem. Muitos órgãos e clientes pedem o conjunto, com a coluna litológica de um lado e a construtiva do outro.
Perfil de projeto e perfil como construído
O perfil de projeto é feito antes de perfurar, com o que se espera encontrar e instalar. O perfil como construído mostra o que realmente aconteceu no poço.
É o segundo que fica de registro. Se o poço saiu diferente do projeto (mais fundo, outro diâmetro, filtro em outro trecho), o desenho precisa refletir isso.
Para que serve o perfil do poço
- Outorga e regularização: o órgão estadual que cuida das águas costuma pedir o perfil junto com os demais documentos do poço.
- Cadastro do poço: fica como registro técnico de como o poço foi feito, ligado ao cliente e ao local.
- Manutenção: daqui a cinco ou dez anos, quem for tirar a bomba ou limpar o poço precisa saber a profundidade dos filtros, o diâmetro do revestimento e onde a bomba estava.
- Cliente: é a prova de que o poço foi feito como combinado. O cliente rural que paga por 120 metros quer ver onde cada metro foi parar.
- Sua empresa: reduz discussão sobre o que foi usado e protege a margem de lucro quando alguém questiona material ou metragem.
O que o perfil construtivo e litológico precisa ter
Os campos abaixo são os mais comuns. O órgão do seu estado, o contrato e o projeto podem pedir mais ou de outro jeito. Use a lista como base e ajuste.
Identificação do poço
- Cliente e local (propriedade, município, estado).
- Coordenadas geográficas e, quando houver, a cota do terreno.
- Datas de início e fim da perfuração.
- Empresa de perfuração e responsável técnico, com o número da ART quando houver.
- Número ou nome do poço, para não misturar com outros da mesma propriedade.
Perfuração por trechos e diâmetros
- Profundidade final perfurada.
- Diâmetro de cada trecho. É comum começar mais largo e fechar o diâmetro mais fundo.
- Método de perfuração usado (por exemplo, rotopneumático ou rotativo), se for pedido.
Revestimento
- Tipo e material (PVC geomecânico, aço, entre outros).
- Diâmetro.
- Profundidade de cada trecho de tubo liso e a profundidade onde o revestimento termina.
Filtros
- Trechos (de quantos a quantos metros).
- Tipo e abertura das ranhuras.
Pré-filtro
- Trecho preenchido.
- Granulometria do material usado.
Cimentação, selo sanitário, tubo de boca e laje
- Trecho cimentado e como foi feito.
- Selo sanitário, que impede a entrada de água de superfície ao longo do revestimento.
- Tubo de boca (altura acima do solo, tampa) e laje de proteção.
Litologia
- Cada camada com profundidade de início e fim.
- Descrição do material: cor, textura, tipo de rocha, grau de alteração.
- Legenda ou hachura padronizada, para a leitura ser rápida.
Água e teste
- Entradas de água e fraturas, com a profundidade em que apareceram.
- Nível estático e nível dinâmico.
- Vazão medida.
- Posição da bomba, quando instalada.
- Resumo do teste de bombeamento (duração, vazão e rebaixamento), com o relatório completo anexo.
Se a sua ficha de campo não tem esses campos, o perfil vai sair incompleto, por melhor que seja o desenho. A coleta começa na perfuração, não no escritório.
Como descrever o perfil litológico de poço
A descrição das camadas é a parte que mais varia de pessoa para pessoa. Para o perfil ficar útil, siga sempre a mesma ordem de informações em cada trecho.
- Profundidade de início e de fim da camada.
- Material principal: argila, areia, cascalho, basalto, granito, gnaisse, arenito, entre outros.
- Cor e textura (fina, média, grossa), com o grau de alteração da rocha.
- Presença de fraturas, de água e o aumento de vazão percebido naquele ponto.
Descreva o que você viu na amostra, não o que espera encontrar. Se a identificação da rocha for dúvida, deixe o geólogo responsável confirmar antes de fechar o desenho. Foto da amostra ajuda a resolver depois.
Normas: NBR 12212 e NBR 12244
Duas normas da ABNT costumam ser citadas em perfis, projetos e editais de poço:
- ABNT NBR 12212: trata do projeto de poço tubular para captação de água subterrânea.
- ABNT NBR 12244: trata da construção de poço tubular para captação de água subterrânea.
A primeira orienta o que se planeja antes de perfurar e a segunda, como o poço é construído. O perfil ajuda a mostrar que o poço foi construído conforme o projeto.
Compre a versão atual das normas e leia o texto completo antes de citá-las em um documento. Este guia não substitui a norma.
E o formulário do órgão de outorga?
Cada estado tem o seu órgão e seus próprios formulários, instruções e exigências para o poço. Em São Paulo, por exemplo, existe o DAEE, que tem instruções e documentos próprios.
Antes de entregar um perfil, confira no órgão do seu estado qual modelo é aceito e o que precisa constar. Quem entrega do jeito que sempre fez corre o risco de ver o processo parado por um campo faltando.
Como fazer o perfil construtivo e litológico de poço, passo a passo
O desenho é só a última etapa. O que decide a qualidade do perfil é o que foi anotado durante a perfuração.
1. Anote em campo, durante a perfuração
Use uma ficha de campo (impressa, caderno ou aplicativo no celular) com os mesmos campos da lista acima. Quem anota é o sondador ou o ajudante treinado, na hora, e não de cabeça no fim do dia.

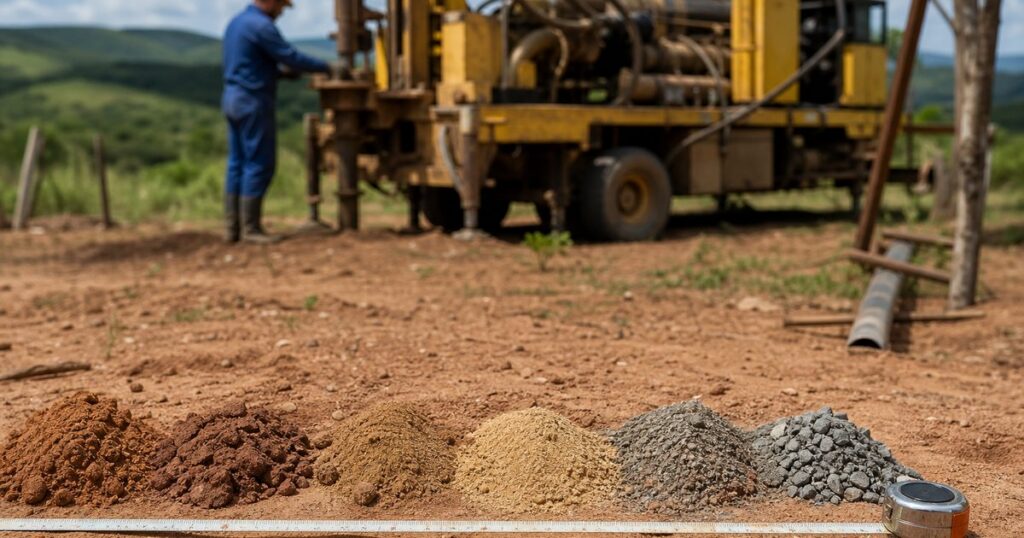

- Colete amostra de calha a cada metro perfurado e a cada mudança de material.
- Guarde as amostras em ordem, com a profundidade marcada (saco, caixa ou bandeja).
- Anote a profundidade em que a água apareceu e o aumento de vazão que você percebeu.
- Registre o que foi descido no poço: cada tubo, filtro, quanto de pré-filtro entrou e o trecho cimentado.
- Tire fotos das amostras, do revestimento e da boca do poço, com a data.
2. Organize os dados
No mesmo dia, passe a ficha a limpo e confira os números: a soma dos tubos bate com a profundidade? Os filtros estão onde havia água? As datas fecham? Quanto mais cedo a conferência, mais fácil lembrar do que aconteceu.
3. Descreva a litologia
Com as amostras em mãos, o geólogo (ou o responsável técnico) define cada camada, com início, fim e descrição. Duas camadas parecidas viram uma só quando não há mudança que mereça registro.
4. Desenhe o perfil
Você pode desenhar à mão em papel milimetrado, em CAD, em planilha ou em um software de perfil. O que importa é manter a escala de profundidade igual nos dois lados e usar legenda.
- Coluna da esquerda: litologia, com hachura e descrição.
- Coluna da direita: construção do poço, com diâmetros, revestimento, filtros, pré-filtro e cimentação.
- Marque o nível estático, o nível dinâmico, as entradas de água e a posição da bomba.
- No rodapé ou no cabeçalho: identificação, responsável técnico e ART.
Saiba mais sobre como a ficha do poço vira perfil construtivo ou use o modelo de perfil construtivo em Excel.
5. Confira antes de assinar
- A profundidade final do desenho é a mesma do relatório e do contrato?
- A soma dos trechos de revestimento fecha com o fundo do poço?
- Os filtros estão nas camadas que dão água?
- Os diâmetros e materiais batem com o que foi comprado?
- O responsável técnico revisou e assinou?
6. Entregue com o relatório
O perfil não anda sozinho. Entregue junto o relatório da perfuração e o teste de bombeamento, e guarde uma cópia no cadastro do cliente. A ficha técnica do poço e o relatório de perfuração do poço completam o pacote.
Exemplo de perfil de um poço de 120 m
O exemplo abaixo é fictício, só para ilustrar como as informações se organizam. Os valores não são recomendação técnica. Cada poço depende do terreno, do projeto e da orientação do responsável técnico.
| Profundidade (m) | Litologia | Perfuração e construção |
|---|---|---|
| 0 a 4 | Solo argiloso vermelho | Perfuração em 10 polegadas, com revestimento liso de 6 polegadas |
| 4 a 18 | Argila arenosa e rocha muito alterada | Perfuração em 10 polegadas, revestimento liso de 6 polegadas, cimentação do espaço anelar de 0 a 18 m |
| 18 a 30 | Gnaisse alterado, cinza e amarelado | Perfuração em 10 polegadas e revestimento liso de 6 polegadas, que termina em 30 m |
| 30 a 120 | Gnaisse são, cinza escuro | Perfuração em 5 7/8 polegadas, broca que passa pelo revestimento, com o poço aberto na rocha |
| 52, 78 e 101 | Fraturas com entrada de água | Anotadas no perfil com a profundidade e o aumento de vazão |
Fecham o perfil: nível estático em 14 m, nível dinâmico em 48 m, vazão de 6 m³/h e bomba posicionada em 90 m, com o resumo do teste de bombeamento ao lado.
Quem faz e quem assina o perfil
Na rotina, o sondador e o ajudante coletam as amostras e anotam a ficha. O geólogo ou o responsável técnico da empresa descreve a litologia, confere o desenho e assina.
Se você é dono de empresa de perfuração e não tem geólogo no quadro, combine a parceria antes do primeiro poço. A ART é emitida no CREA. Quem precisa assinar o perfil, o órgão de outorga do seu estado informa.
Erros comuns no perfil do poço
- Anotar de memória no fim do dia: o metro exato em que a água apareceu se perde.
- Misturar unidades: polegadas num campo e milímetros em outro, sem avisar.
- Profundidade que não fecha: o perfil diz 118 m, o relatório diz 120 m e o contrato cobrou 122 m.
- Litologia copiada de poço vizinho: o perfil serve de prova, então cada poço precisa do seu.
- Esquecer a bomba e os níveis: sem esses dados, a manutenção começa no escuro.
- Faltar ART ou assinatura do responsável técnico quando o órgão exige.
- Entregar o formulário errado: usar o modelo de outro estado sem conferir.
- Perder a amostra de calha: sem ela, ninguém refaz a descrição se o órgão pedir esclarecimento.
Perfil construtivo para outorga
Para a outorga, o perfil construtivo costuma entrar junto com outros documentos do poço, como o relatório de perfuração e o teste de bombeamento. O que cada órgão pede, e em que formato, muda de estado para estado.
Antes de entregar, consulte o órgão do seu estado. Um perfil bem feito e bem organizado ajuda, mas ele não substitui a lista de documentos que o órgão exige.
Dá para ganhar tempo sem perder qualidade
Quem faz o perfil no braço gasta horas em cada poço. Uma ficha padrão, preenchida durante a perfuração, e um modelo pronto de desenho já resolvem boa parte.
Planilha, CAD e sistema de gestão são caminhos possíveis, e todos funcionam se a ficha de campo estiver completa.
Perguntas frequentes
O que é perfil construtivo e litológico de poço?
É o desenho que reúne a litologia (as camadas de solo e rocha atravessadas) e a construção do poço (diâmetros, revestimento, filtros, pré-filtro e cimentação), tudo em escala de profundidade.
Qual a diferença entre perfil litológico e perfil construtivo?
O perfil litológico mostra o que existe no subsolo, camada por camada. O construtivo mostra o que foi instalado no furo. Juntos, permitem ver de que camada vem a água e onde ficam os filtros.
O que o perfil construtivo precisa ter?
Identificação do poço, perfuração por trechos e diâmetros, revestimento, filtros, pré-filtro, cimentação e selo sanitário, litologia, entradas de água, níveis estático e dinâmico, vazão e posição da bomba. O órgão do seu estado pode pedir mais.
O perfil construtivo é exigido para outorga?
Costuma fazer parte dos documentos do poço, mas cada estado tem seu órgão, seus formulários e suas exigências. Confira com o órgão do seu estado antes de entregar.
O que dizem as normas NBR 12212 e NBR 12244?
A NBR 12212 trata do projeto de poço tubular para captação de água subterrânea e a NBR 12244, da construção. Leia o texto atual das normas antes de citá-las.
Como fazer o perfil construtivo de um poço?
Anote em campo durante a perfuração, colete amostra de calha a cada metro ou mudança de material, organize os dados, descreva a litologia, desenhe o perfil, confira os números e entregue com o relatório.
Existe modelo de perfil construtivo para baixar?
Sim. Há uma ficha de perfil construtivo em Excel para baixar grátis no site, com os campos de perfuração, tubos, espaço anular, camadas e níveis. Ajuste aos campos que o seu projeto e o órgão do seu estado pedem.
